Podstawy uziemienia w instalacjach elektrycznych
Uziemienie stanowi kluczowy element każdej instalacji elektrycznej. Jego głównym zadaniem jest odprowadzanie nadmiarowych ładunków elektrycznych do ziemi. Prawidłowo wykonane uziemienie zapewnia bezpieczeństwo użytkownikom i chroni sprzęt przed uszkodzeniem. W typowej instalacji domowej stosuje się uziemienie o rezystancji poniżej 10 omów. Listwa uziemiająca to podstawowy element systemu uziemienia. Montuje się ją w rozdzielnicy głównej lub podrozdzielnicach. Wykonana jest zazwyczaj z miedzi lub jej stopów, co zapewnia doskonałą przewodność elektryczną.
Wybór odpowiedniej listwy uziemiającej zależy od kilku czynników. Najważniejsze z nich to przekrój przewodów zasilających, liczba obwodów w instalacji oraz przewidywane obciążenie. Dla domu jednorodzinnego zazwyczaj wystarcza listwa uziemiająca (onninen.pl/produkty/listwa-uziemiajaca) o przekroju 16 mm². W większych obiektach może być konieczne zastosowanie listew o przekroju 25 mm² lub większym. Ważne jest również, aby listwa posiadała odpowiednią liczbę otworów montażowych – minimum jeden na każdy obwód plus kilka zapasowych.
Montaż listwy uziemiającej wymaga pewnej wiedzy i doświadczenia. Należy ją zamocować stabilnie w rozdzielnicy, wykorzystując dedykowane wsporniki lub uchwyty. Połączenia przewodów z listwą muszą być wykonane starannie, z użyciem odpowiednich końcówek kablowych. Zaleca się stosowanie śrub ze stali nierdzewnej, które zapewnią trwałość połączenia. Po zamontowaniu listwy warto sprawdzić rezystancję uziemienia miernikiem. Powinna ona wynosić mniej niż 10 omów dla typowych instalacji domowych.
Elektrotechnika rozwija się dynamicznie, oferując coraz nowocześniejsze rozwiązania. Współczesne listwy uziemiające często posiadają dodatkowe funkcje, takie jak możliwość podłączenia przewodów bez konieczności stosowania końcówek kablowych. Niektóre modele wyposażone są w diody LED sygnalizujące prawidłowe podłączenie. Przy wyborze listwy warto zwrócić uwagę na te udogodnienia, które mogą znacznie ułatwić montaż i późniejszą eksploatację.
Wybór odpowiedniej listwy uziemiającej do różnych zastosowań
Dobór właściwej listwy uziemiającej zależy od specyfiki danej instalacji. W budynkach mieszkalnych najczęściej stosuje się listwy miedziane o przekroju 16-25 mm². Dla obiektów przemysłowych konieczne mogą być listwy o większym przekroju, nawet do 50 mm². Listwa uziemiająca eriflex (onninen.pl/produkt/ERIFLEX-Listwa-uziemiajaca-EB-44-568660,273761) to popularne rozwiązanie w instalacjach przemysłowych. Charakteryzuje się ona wysoką wytrzymałością mechaniczną i odpornością na korozję.
Przy wyborze listwy należy zwrócić uwagę na jej wymiary. Długość listwy powinna być dostosowana do rozmiaru rozdzielnicy. Typowe długości to od 100 mm do 1000 mm. Szerokość i grubość listwy zależą od jej przekroju. Dla listwy 16 mm² typowe wymiary to 12×2 mm, zaś dla 25 mm² – 20×3 mm. Ważne jest również sprawdzenie rozstawu otworów montażowych – powinien on pasować do rozstawu w rozdzielnicy.
Materiał, z którego wykonana jest listwa, ma kluczowe znaczenie dla jej właściwości. Miedź jest najczęściej stosowana ze względu na doskonałą przewodność elektryczną – 58 MS/m. Aluminium, choć tańsze, ma niższą przewodność – około 37 MS/m. W niektórych zastosowaniach stosuje się listwy ze stali nierdzewnej, które charakteryzują się wysoką odpornością na korozję, ale niższą przewodnością – około 1,4 MS/m.
Nowoczesne listwy uziemiające często posiadają certyfikaty potwierdzające ich jakość i bezpieczeństwo. Warto zwrócić uwagę na oznaczenia takie jak CE czy zgodność z normą PN-EN 60947-7-2. Niektóre listwy posiadają również specjalne powłoki zwiększające odporność na korozję. W środowiskach agresywnych chemicznie może to znacząco wydłużyć żywotność listwy. Przed zakupem warto skonsultować się ze specjalistą, który pomoże dobrać optymalny produkt do konkretnej instalacji.
Prawidłowy montaż i konserwacja listwy uziemiającej
Montaż listwy uziemiającej to kluczowy etap w zapewnieniu bezpieczeństwa instalacji elektrycznej. Proces ten rozpoczyna się od wyboru odpowiedniego miejsca w rozdzielnicy. Listwa powinna być łatwo dostępna, ale jednocześnie chroniona przed przypadkowym uszkodzeniem. Typowa wysokość montażu to 30-50 cm od dna rozdzielnicy. Do mocowania używa się specjalnych uchwytów lub śrub, zazwyczaj M6 lub M8. Ważne jest, aby wszystkie połączenia były solidne i odporne na wibracje.

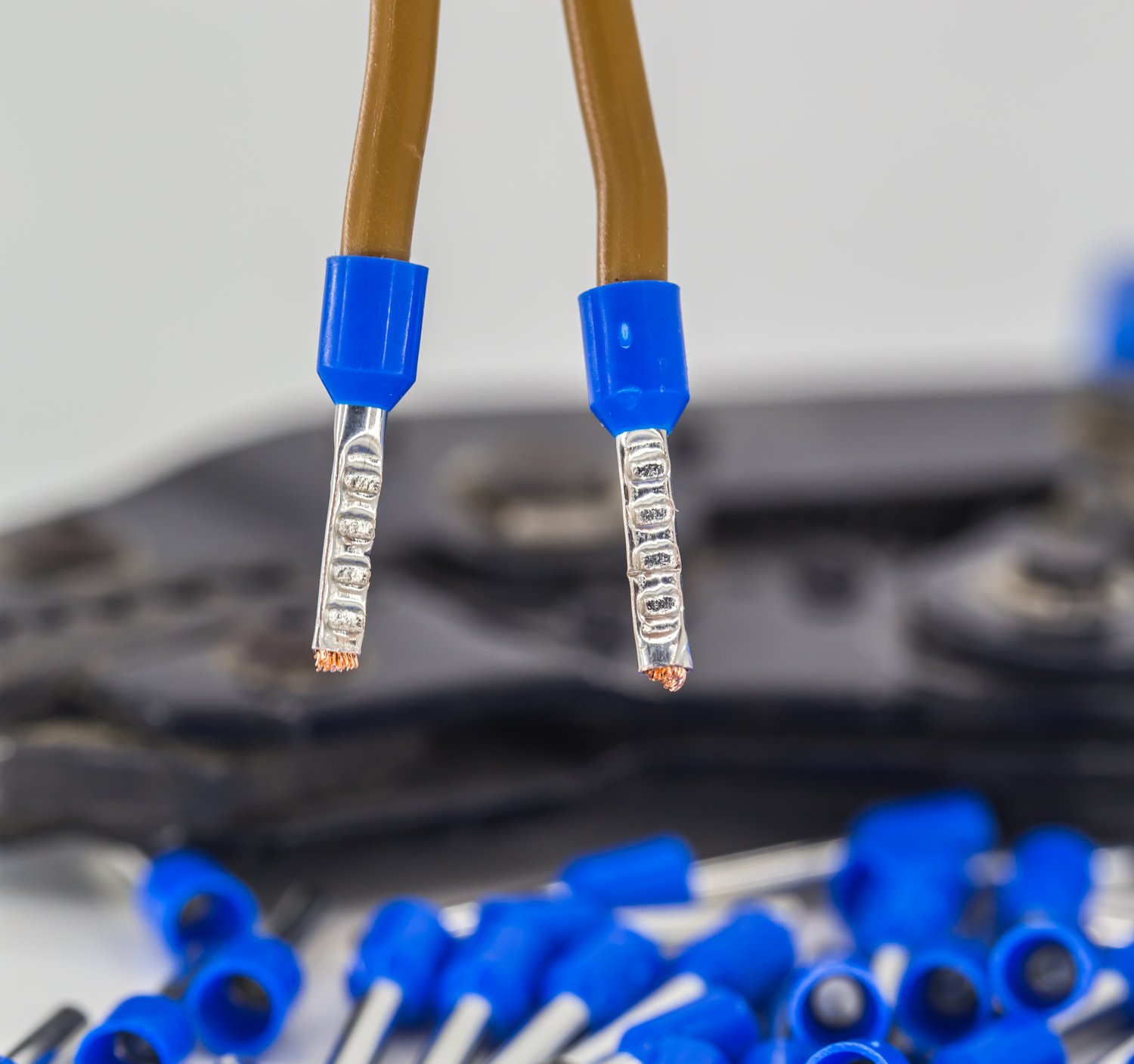

Podłączanie przewodów do listwy wymaga szczególnej staranności. Końcówki przewodów należy odpowiednio przygotować – oczyścić i w razie potrzeby ocynować. Do mocowania stosuje się śruby ze stali nierdzewnej, które zapewniają trwałość połączenia. Moment dokręcenia śrub powinien być zgodny z zaleceniami producenta – typowo wynosi on 2,5-4 Nm dla listew miedzianych. Zbyt słabe dokręcenie może prowadzić do poluzowania się połączenia, zaś zbyt mocne – do uszkodzenia listwy.
Regularna konserwacja listwy uziemiającej jest niezbędna dla zachowania jej skuteczności. Co najmniej raz w roku należy przeprowadzić inspekcję wizualną, sprawdzając czy nie ma śladów korozji lub poluzowanych połączeń. Warto również zmierzyć rezystancję uziemienia – powinna ona pozostawać na stałym poziomie. W przypadku instalacji przemysłowych, gdzie występują duże obciążenia lub trudne warunki środowiskowe, kontrole powinny być częstsze – nawet co kwartał.
Elektrotechnika (onninen.pl/produkty/Elektrotechnika) oferuje szereg narzędzi ułatwiających montaż i konserwację listew uziemiających. Specjalne klucze dynamometryczne pozwalają na precyzyjne dokręcenie śrub. Kamery termowizyjne umożliwiają wykrycie przegrzewających się połączeń, co może wskazywać na ich poluzowanie. W przypadku większych instalacji warto rozważyć zastosowanie systemów monitoringu ciągłości uziemienia, które na bieżąco kontrolują stan połączeń i alarmują w przypadku wykrycia nieprawidłowości.
