Podstawowe informacje o żerdziach energetycznych
Żerdź energetyczna stanowi kluczowy element infrastruktury elektrycznej. Jej głównym zadaniem jest podtrzymywanie przewodów elektrycznych na odpowiedniej wysokości. Konstrukcja ta musi wytrzymać różne obciążenia mechaniczne i warunki atmosferyczne. Wybór właściwego typu zależy od konkretnych wymagań projektu.
Materiał wykonania wpływa bezpośrednio na trwałość konstrukcji. Najpopularniejsze rozwiązania to stal ocynkowana, beton żelbetowy oraz drewno impregnowane. Każdy z tych materiałów oferuje różne właściwości mechaniczne i cenowe. Stal zapewnia najwyższą wytrzymałość przy relatywnie niewielkiej masie.
Wysokość słupa determinuje jego zastosowanie w konkretnych instalacjach. Standardowe wysokości wahają się od 6 do 20 metrów dla linii niskiego napięcia. Linie średniego napięcia wymagają konstrukcji o wysokości 12-25 metrów. Wysokość wpływa również na koszty transportu i montażu.
Klasa wytrzymałościowa określa maksymalne obciążenia, które może przenieść konstrukcja. Normy europejskie definiują klasy od N (normalna) do H (wysoka wytrzymałość). Wybór klasy zależy od warunków wiatrowych w danym regionie. Wyższe klasy stosuje się w obszarach o zwiększonym zagrożeniu wiatrowym.
Fundamenty stanowią równie istotny element całego systemu. Żerdź energetyczna wymaga odpowiednio zaprojektowanego fundamentu. Typ gruntu determinuje sposób posadowienia konstrukcji. Fundamenty betonowe zapewniają najwyższą stabilność w trudnych warunkach gruntowych.
Typy konstrukcji i ich zastosowania
Słupy kratowe charakteryzują się konstrukcją przestrzenną z elementów stalowych. Ich główną zaletą jest niska masa własna przy wysokiej wytrzymałości. Montaż wymaga użycia dźwigu o odpowiedniej nośności. Te konstrukcje sprawdzają się doskonale w liniach wysokiego napięcia.
Słupy betonowe oferują długą żywotność i minimalną konserwację. Proces produkcji wykorzystuje technologie prefabrykacji w kontrolowanych warunkach. Transport wymaga specjalistycznych pojazdów ze względu na masę elementów. Beton zapewnia naturalną odporność na warunki atmosferyczne.

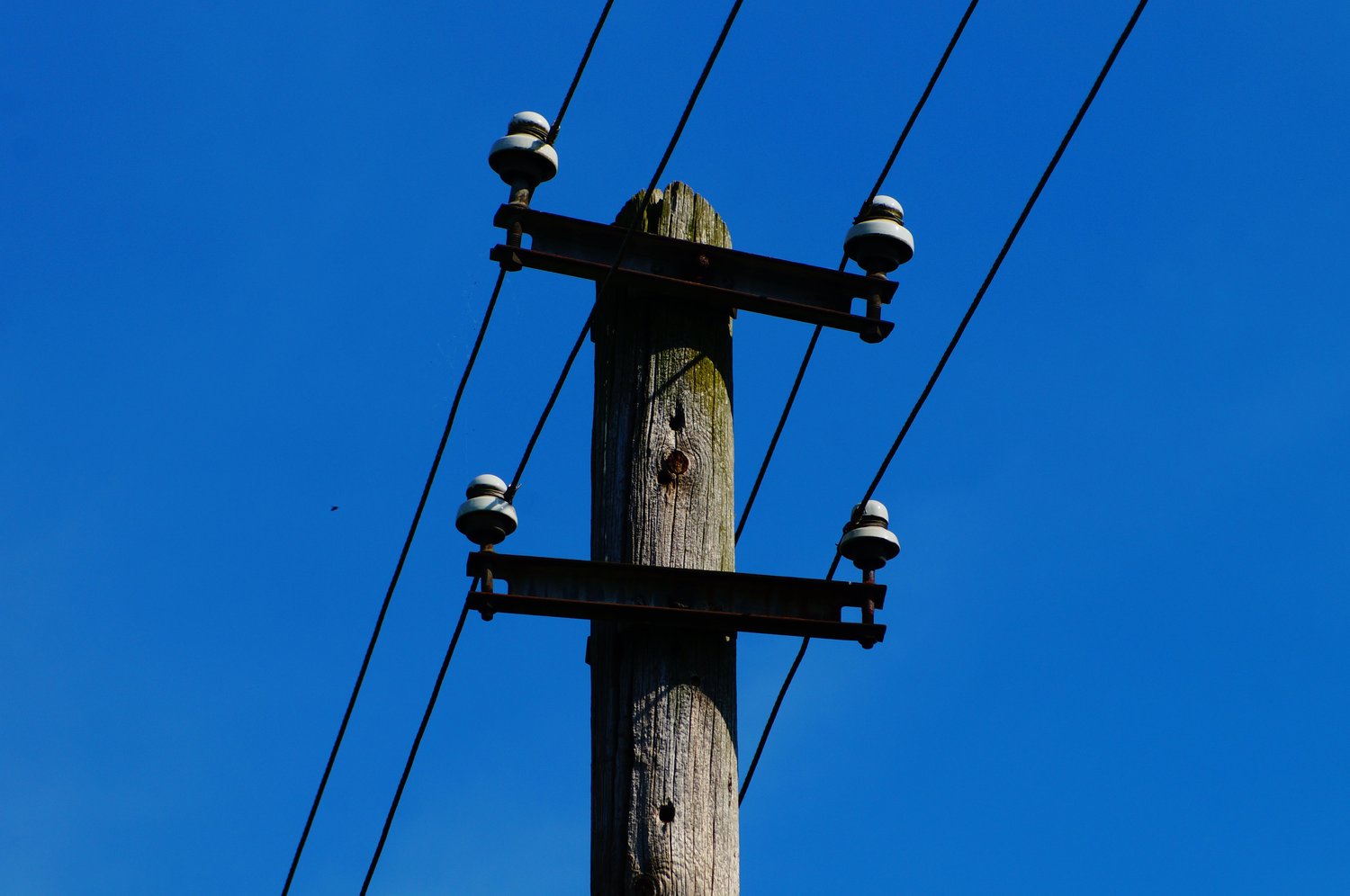

Konstrukcje drewniane pozostają popularne w obszarach wiejskich. Drewno impregnowane zachowuje właściwości przez okres 25-30 lat. Koszt zakupu i montażu jest znacznie niższy niż innych rozwiązań. Wymaga jednak regularnych przeglądów stanu technicznego co 5 lat.
Słupy kompozytowe stanowią nowoczesne rozwiązanie technologiczne. Materiał kompozytowy łączy w sobie zalety różnych składników. Masa własna jest o 70% niższa niż słupów betonowych. Żywotność przekracza 50 lat przy minimalnej konserwacji.
Konstrukcje hybrydowe wykorzystują kombinację różnych materiałów. Część dolna wykonana z betonu zapewnia stabilność fundamentu. Górna sekcja ze stali redukuje całkowitą masę konstrukcji. To rozwiązanie optymalizuje koszty przy zachowaniu wysokich parametrów wytrzymałościowych.
Parametry techniczne i normy bezpieczeństwa
Wytrzymałość mechaniczna określa maksymalne siły, które może przenieść konstrukcja. Obciążenia pionowe pochodzą głównie z masy przewodów i osprzętu. Siły poziome wynikają z nacisku wiatru na przewody i sam słup. Kombinacja tych obciążeń determinuje wybór odpowiedniej klasy wytrzymałościowej.
Norma PN-EN 12843 definiuje wymagania dla słupów betonowych. Określa ona parametry wytrzymałościowe i metody badań. Certyfikacja zgodności jest obowiązkowa dla produktów wprowadzanych na rynek. Producenci muszą udokumentować spełnienie wszystkich wymagań normatywnych.
Odległości bezpieczeństwa między przewodami a otoczeniem są ściśle określone. Minimalna wysokość przewodów nad terenem wynosi 5,5 metra dla linii do 1 kV. Linie średniego napięcia wymagają zwiększenia tej odległości do 6-8 metrów. Energetyka wymaga ścisłego przestrzegania tych przepisów.
Uziemienie słupów stanowi kluczowy element bezpieczeństwa instalacji. Rezystancja uziemienia nie może przekroczyć wartości 10 Ω dla większości zastosowań. System uziemienia chroni przed przepięciami atmosferycznymi i uszkodzeniami izolacji. Pomiary kontrolne przeprowadza się co najmniej raz w roku.
Znakowanie i oznaczenia ostrzegawcze są obowiązkowe na wszystkich słupach. Tabliczki informacyjne zawierają numer słupa i dane kontaktowe zarządcy sieci. Znaki ostrzegawcze informują o zagrożeniu porażeniem elektrycznym. Wysokość umieszczenia znaków wynosi minimum 2,5 metra od poziomu terenu.
Proces montażu i wymagania instalacyjne
Przygotowanie terenu rozpoczyna się od oznaczenia lokalizacji słupa. Geodeta wyznacza dokładne współrzędne na podstawie projektu technicznego. Wykop pod fundament wykonuje się zgodnie z dokumentacją projektową. Głębokość posadowienia wynosi zazwyczaj 10-15% wysokości słupa plus 0,6 metra.
Transport elementów wymaga odpowiedniego planowania logistycznego. Słupy betonowe o długości przekraczającej 12 metrów wymagają transportu niskopodwoziowego. Masa pojedynczego elementu może osiągać 3-4 tony dla standardowych wysokości. Trasa transportu musi uwzględniać ograniczenia mostowe i gabaryty pojazdów.
Montaż słupa wykonuje się przy użyciu dźwigu mobilnego. Nośność dźwigu dobiera się z 30% zapasem względem masy montowanego elementu. Warunki atmosferyczne mają kluczowe znaczenie dla bezpieczeństwa prac. Prędkość wiatru nie może przekroczyć 10 m/s podczas operacji podnoszenia.
Połączenie z fundamentem realizuje się przez kotwienie lub osadzenie bezpośrednie. Śruby kotwiące muszą być wykonane ze stali o podwyższonej wytrzymałości. Moment dokręcenia śrub określa dokumentacja techniczna producenta. Kontrolę jakości połączenia przeprowadza się bezpośrednio po montażu.
Odbiór techniczny obejmuje sprawdzenie pionowości słupa i jakości połączeń. Tolerancja pionowości nie może przekroczyć 0,5% wysokości słupa. Protokół odbioru zawiera wszystkie pomiary i stwierdzenia zgodności. Słup przekazuje się do eksploatacji dopiero po pozytywnym odbiorze technicznym.
Konserwacja i długoterminowa eksploatacja
Przeglądy techniczne przeprowadza się zgodnie z ustalonym harmonogramem. Pierwszy przegląd wykonuje się po 12 miesiącach od montażu. Kolejne kontrole następują co 3 lata dla słupów stalowych i co 5 lat dla betonowych. Dokumentacja przeglądów musi być prowadzona przez cały okres eksploatacji.
Ochrona antykorozyjna słupów stalowych wymaga systematycznej odnowy. Pierwsza renowacja powłok ochronnych następuje po 8-10 latach eksploatacji. Zastosowanie nowoczesnych farb wydłuża okresy międzyremontowe do 12-15 lat. Koszt odnowy stanowi około 15% wartości nowego słupa.
Monitoring stanu technicznego wykorzystuje coraz częściej technologie cyfrowe. Czujniki naprężeń i przemieszczeń przekazują dane w czasie rzeczywistym. Systemy wczesnego ostrzegania informują o przekroczeniu dopuszczalnych parametrów. Analiza danych pozwala na optymalizację harmonogramów konserwacji.
Wymiana elementów może dotyczyć całych słupów lub ich fragmentów. Kryteria wymiany określają aktualne przepisy techniczne i stan faktyczny konstrukcji. Średni okres eksploatacji wynosi 40-50 lat dla słupów betonowych. Konstrukcje stalowe przy właściwej konserwacji służą 30-35 lat.
Recykling materiałów po zakończeniu eksploatacji zyskuje na znaczeniu. Beton można ponownie wykorzystać jako kruszywo drogowe po odpowiednim przetworzeniu. Stal odzyskana ze słupów trafia do hut na przetop. Prawidłowa gospodarka odpadami obniża koszty inwestycji przy zachowaniu wymogów środowiskowych.
