Podstawowe rodzaje zabezpieczeń elektrycznych
Zabezpieczenia elektryczne są kluczowym elementem każdej instalacji. Chronią one urządzenia i ludzi przed skutkami zwarć i przeciążeń. Najczęściej stosowanym typem zabezpieczenia jest bezpiecznik b16. Urządzenie to automatycznie przerywa obwód w przypadku wykrycia nieprawidłowości. Bezpiecznik b16 (onninen.pl/produkty/bezpiecznik-b16) jest przeznaczony do obwodów o prądzie znamionowym 16 amperów. Stosuje się go głównie w obwodach oświetleniowych i gniazdkowych. Innym popularnym zabezpieczeniem jest wyłącznik nadprądowy. Działa on na podobnej zasadzie co bezpiecznik, ale można go resetować. Wyłączniki są bardziej wygodne w użytkowaniu niż tradycyjne bezpieczniki topikowe.
Wybór odpowiedniego zabezpieczenia zależy od kilku czynników. Należy uwzględnić moc urządzeń w danym obwodzie. Ważna jest również liczba gniazd i punktów oświetleniowych. Nie można zapomnieć o przekroju przewodów instalacji elektrycznej. Dla typowego mieszkania często wystarcza zabezpieczenie 16A. W przypadku bardziej wymagających urządzeń, jak piekarnik czy klimatyzator, potrzebne mogą być silniejsze zabezpieczenia. Warto skonsultować się z elektrykiem przy doborze zabezpieczeń. Profesjonalista pomoże dobrać optymalne rozwiązania dla konkretnej instalacji.
Aparatura elektryczna obejmuje szeroki zakres urządzeń zabezpieczających. Oprócz bezpieczników i wyłączników, w jej skład wchodzą też różnicówki. Chronią one przed porażeniem prądem w przypadku dotknięcia przewodu pod napięciem. Ważnym elementem są też ograniczniki przepięć. Zabezpieczają one urządzenia przed skokami napięcia w sieci. W niektórych instalacjach stosuje się też wyłączniki zmierzchowe do automatycznego sterowania oświetleniem. Aparatura elektryczna (onninen.pl/produkty/Aparatura-elektryczna) to cała gama produktów zapewniających bezpieczeństwo i komfort użytkowania instalacji.
Przy wyborze zabezpieczeń warto zwrócić uwagę na markę producenta. Renomowani producenci, jak Eaton czy Schneider Electric, oferują produkty wysokiej jakości. Zapewniają one niezawodne działanie przez wiele lat. Wyłącznik b16 marki Eaton to przykład solidnego i sprawdzonego rozwiązania. Produkty znanych marek często mają dodatkowe certyfikaty bezpieczeństwa. Potwierdzają one zgodność z najbardziej rygorystycznymi normami. Warto inwestować w sprawdzone rozwiązania, by zapewnić maksymalne bezpieczeństwo instalacji.
Montaż zabezpieczeń elektrycznych powinien być wykonany przez wykwalifikowanego elektryka. Nieprawidłowa instalacja może prowadzić do poważnych zagrożeń. Elektryk dobierze odpowiednie zabezpieczenia do konkretnej instalacji. Zadba też o prawidłowe podłączenie i ustawienie parametrów urządzeń. Po montażu warto regularnie sprawdzać stan zabezpieczeń. Pozwoli to wykryć ewentualne usterki, zanim staną się niebezpieczne. Regularne przeglądy instalacji elektrycznej to inwestycja w bezpieczeństwo domowników.
Charakterystyka wyłączników nadprądowych

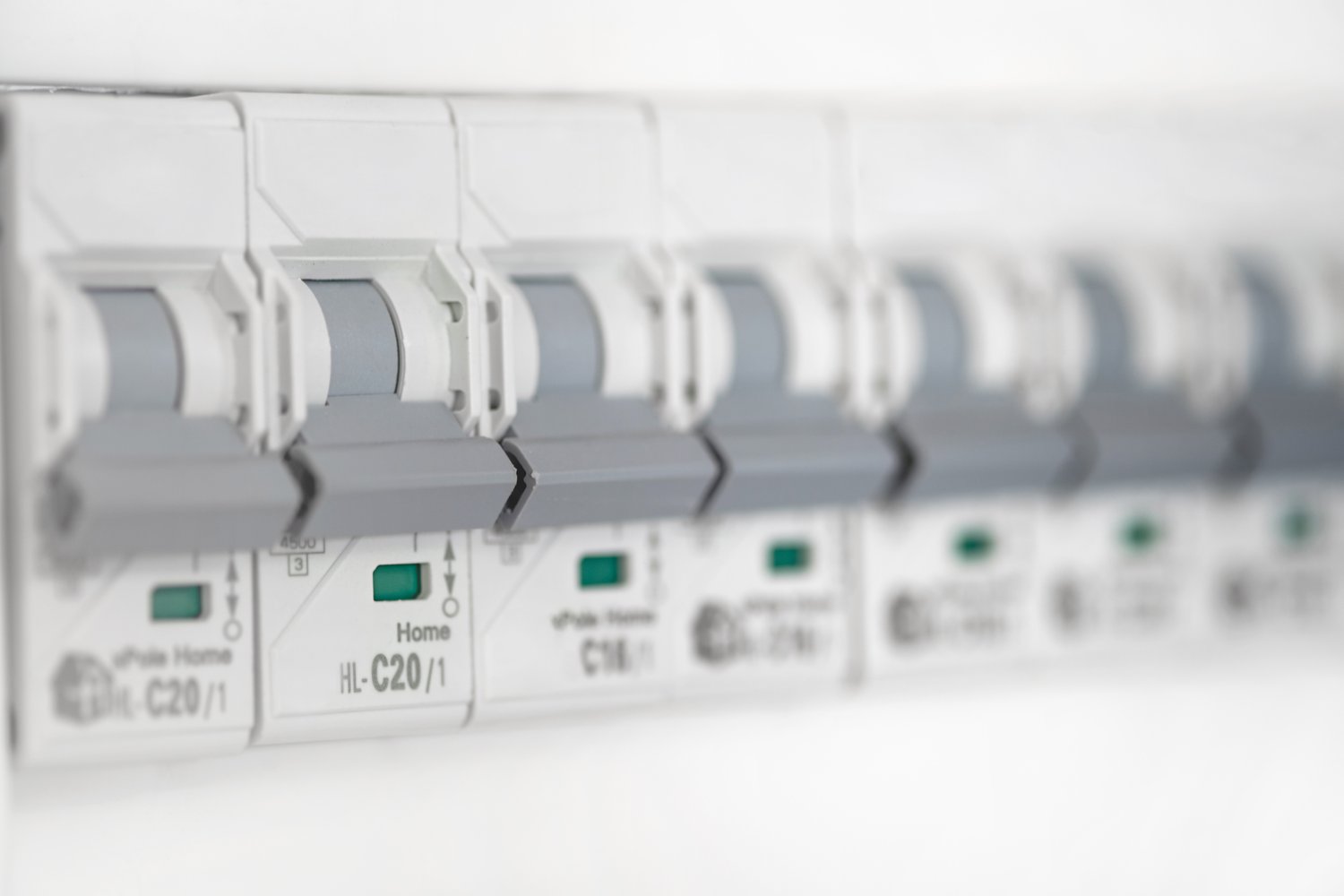

Wyłączniki nadprądowe to kluczowy element nowoczesnych instalacji elektrycznych. Ich głównym zadaniem jest ochrona obwodów przed przeciążeniem i zwarciem. Wyłączniki nadproądowe (onninen.pl/produkty/Aparatura-elektryczna/Aparatura-modulowa/Wylaczniki-nadpradowe) automatycznie przerywają obwód w przypadku wykrycia nieprawidłowości. W przeciwieństwie do bezpieczników topikowych, można je łatwo zresetować po zadziałaniu. To znacznie ułatwia obsługę instalacji elektrycznej. Wyłączniki nadprądowe są dostępne w różnych wariantach, dostosowanych do różnych prądów znamionowych.
Jednym z popularnych typów jest wyłącznik b16 marki Eaton. Urządzenie to jest przeznaczone do obwodów o prądzie znamionowym 16 amperów. Wyłącznik b16 marki Eaton (onninen.pl/produkt/EATON-Wylacznik-nadpradowy-6kA-HN-B16-1-194821,233399) charakteryzuje się wysoką jakością wykonania i niezawodnością. Jest często stosowany w obwodach oświetleniowych i gniazdkowych w domach jednorodzinnych. Wyłączniki tego typu mają zwykle zdolność wyłączania 6kA. Oznacza to, że mogą bezpiecznie przerwać prąd zwarciowy o wartości do 6000 amperów.
Wyłączniki nadprądowe dzielą się na kilka kategorii, oznaczonych literami. Najpopularniejsze to typy B, C i D. Wyłączniki typu B reagują najszybciej i są stosowane w obwodach domowych. Typ C jest przeznaczony do obwodów z urządzeniami o większym prądzie rozruchowym. Wyłączniki typu D znajdują zastosowanie w przemyśle, gdzie występują duże prądy rozruchowe. Wybór odpowiedniego typu zależy od charakterystyki obciążenia w danym obwodzie.
Ważnym parametrem wyłączników nadprądowych jest ich charakterystyka czasowo-prądowa. Określa ona, jak szybko wyłącznik zadziała przy różnych wartościach prądu. Dla wyłączników typu B, zadziałanie następuje przy prądzie 3-5 razy większym od znamionowego. W przypadku typu C, jest to 5-10 razy wartość znamionowa. Ta różnica ma znaczenie przy doborze zabezpieczeń do konkretnych urządzeń. Właściwy dobór charakterystyki zapewnia ochronę przed przeciążeniem, jednocześnie unikając niepotrzebnych wyłączeń.
Nowoczesne wyłączniki nadprądowe oferują dodatkowe funkcje. Niektóre modele są wyposażone w styki pomocnicze. Umożliwiają one sygnalizację stanu wyłącznika w systemach automatyki. Dostępne są też wyłączniki z wbudowanym ogranicznikiem przepięć. Takie rozwiązanie zapewnia kompleksową ochronę obwodu. Niektórzy producenci oferują wyłączniki z możliwością zdalnego sterowania. Jest to przydatne w inteligentnych instalacjach domowych. Wybierając wyłącznik, warto rozważyć te dodatkowe funkcje pod kątem konkretnych potrzeb.
Jak dobrać odpowiednie zabezpieczenia do instalacji
Dobór odpowiednich zabezpieczeń do instalacji elektrycznej jest kluczowy dla bezpieczeństwa. Pierwszym krokiem jest określenie mocy przyłączeniowej budynku. Na tej podstawie dobiera się zabezpieczenie główne. Dla typowego domu jednorodzinnego często wystarcza zabezpieczenie 25A lub 32A. Kolejnym etapem jest analiza poszczególnych obwodów. Należy uwzględnić moc urządzeń, które będą do nich podłączone. Dla obwodów oświetleniowych i gniazdkowych zwykle stosuje się zabezpieczenia 10A lub 16A.
Przy doborze zabezpieczeń ważne jest też uwzględnienie przekroju przewodów. Zabezpieczenie musi być dostosowane do obciążalności prądowej przewodu. Dla przewodów o przekroju 1,5 mm² typowe jest zabezpieczenie 10A. Przewody 2,5 mm² mogą być zabezpieczone wyłącznikiem 16A lub 20A. Warto pamiętać, że zbyt słabe zabezpieczenie może powodować częste wyłączenia. Z kolei zbyt mocne nie zapewni odpowiedniej ochrony przewodów przed przeciążeniem.
Istotnym elementem jest też dobór charakterystyki wyłączników. Dla większości obwodów domowych stosuje się wyłączniki typu B. Charakteryzują się one szybkim czasem zadziałania. Dla urządzeń z większym prądem rozruchowym, jak lodówki czy klimatyzatory, lepsze będą wyłączniki typu C. Mają one wyższy próg zadziałania, co zapobiega niepotrzebnym wyłączeniom przy uruchamianiu urządzeń. W przypadku obwodów specjalnych, jak te do piekarników elektrycznych, może być potrzebny wyłącznik 20A lub 25A.
Nie można zapomnieć o wyłącznikach różnicowoprądowych. Stanowią one dodatkową ochronę przed porażeniem prądem. Typowo stosuje się wyłączniki o czułości 30mA. Dla obwodów w łazienkach lub na zewnątrz budynku zaleca się wyłączniki o wyższej czułości, 10mA. Ważne jest, aby wyłącznik różnicowoprądowy był dobrany do charakterystyki obwodu. Dla obwodów z urządzeniami elektronicznymi lepsze będą wyłączniki typu A, odporne na prądy pulsujące.
Przy projektowaniu instalacji warto rozważyć zastosowanie ograniczników przepięć. Chronią one urządzenia przed skokami napięcia w sieci. Jest to szczególnie ważne w rejonach narażonych na burze. Ograniczniki dzieli się na klasy, od I do III. Dla domów jednorodzinnych zwykle wystarczają ograniczniki klasy II lub III. Warto też rozważyć zastosowanie rozłączników izolacyjnych. Umożliwiają one bezpieczne odłączenie całej instalacji, co jest przydatne podczas prac konserwacyjnych.
Nowoczesne rozwiązania w dziedzinie zabezpieczeń elektrycznych
Technologia w dziedzinie zabezpieczeń elektrycznych stale się rozwija. Jednym z nowszych rozwiązań są inteligentne wyłączniki. Pozwalają one na zdalne monitorowanie i sterowanie obwodami elektrycznymi. Mogą być zintegrowane z systemami inteligentnego domu. Umożliwia to automatyczne zarządzanie energią i zwiększa bezpieczeństwo. Niektóre modele oferują funkcję pomiaru zużycia energii dla poszczególnych obwodów. To cenne narzędzie do optymalizacji kosztów energii elektrycznej.
Coraz popularniejsze stają się też wyłączniki z funkcją samoczynnego powrotu. W przypadku chwilowego przeciążenia, automatycznie przywracają zasilanie po ustąpieniu problemu. To rozwiązanie jest szczególnie przydatne w obiektach, gdzie stała obecność obsługi nie jest możliwa. Innym ciekawym trendem są wyłączniki z wbudowanymi modułami komunikacyjnymi. Umożliwiają one przesyłanie danych o stanie instalacji do centralnego systemu zarządzania. Jest to szczególnie przydatne w większych obiektach komercyjnych.
W dziedzinie ochrony przeciwprzepięciowej pojawiają się coraz bardziej zaawansowane ograniczniki. Najnowsze modele oferują nie tylko ochronę przed przepięciami atmosferycznymi, ale także przed zakłóceniami z sieci. Niektóre ograniczniki są wyposażone w systemy autodiagnostyki. Informują one użytkownika o konieczności wymiany modułu ochronnego. To znacznie zwiększa niezawodność ochrony przeciwprzepięciowej. Warto też wspomnieć o ogranicznikach z funkcją gaszenia łuku elektrycznego. Minimalizują one ryzyko pożaru w przypadku zadziałania.
Rozwój technologii fotowoltaicznych przyniósł nowe wyzwania w dziedzinie zabezpieczeń. Pojawiły się specjalne wyłączniki i bezpieczniki dedykowane do instalacji PV. Są one przystosowane do pracy z prądem stałym o wysokim napięciu. Często są wyposażone w funkcje monitorowania i zdalnego odłączania poszczególnych stringów paneli. To zwiększa bezpieczeństwo i ułatwia konserwację instalacji fotowoltaicznych. W przypadku większych instalacji stosuje się też rozłączniki izolacyjne DC z funkcją gaszenia łuku.
Interesującym trendem jest też integracja funkcji zabezpieczających w jednym urządzeniu. Przykładem są wyłączniki kombinowane, łączące funkcje wyłącznika nadprądowego i różnicowoprądowego. Takie rozwiązanie pozwala zaoszczędzić miejsce w rozdzielnicy. Niektóre modele oferują dodatkowo funkcję ogranicznika przepięć. To kompleksowe rozwiązanie, szczególnie przydatne w mniejszych instalacjach. Warto śledzić rozwój tych technologii, aby zapewnić najwyższy poziom bezpieczeństwa i funkcjonalności instalacji elektrycznej.
